通用型抛丸机分类详细介绍

文章出处:未知 编辑:抛丸机发表时间:2014-10-19 09:42:00 浏览人数:539,1,0
抛丸机 (shot blasting machine) ,利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂﹑除芯和清理。
抛丸机发展简史
抛丸机是通过一种或多种砂料来打击金属的表面,消除金属表面的一些附着物,如铁锈,但有时也通过抛丸碰击来获得一个特定的表面层。抛丸介质可以是各种规格的砂,碳化硅颗粒、小钢球等。抛丸机抛出的的钢砂通过叶片旋转,打击到物体的表面上世纪30年代美国公司在世界上制成第一台抛丸机。中国的抛丸强化设备生产始于上世纪50年代,主要是仿前苏联技术。60年代初,青岛设计生产了一台Q31 lO滚筒式重庆时时彩不定位胆稳赚,标志着中国抛喷丸技术与装备从纯仿制到可自行开发和制造的转变,中国也开始有抛丸设备专业生产厂家。多年来抛丸技术与装备日臻完善,性能不断提高,应用范围从单纯的铸造业的表面清理扩大到冶金矿山、机械制造、汽车拖拉机、兵器制造、轻纺机械、船舶车辆、航空宇航等不同行业,其工艺范围亦从铸锻件的表面清理扩展到金属结构件的强化、表面加工、抛喷丸成形等不同的领域。
历经几十年的不断发展,抛丸机从传统的固定式到现在的移动式发展,从水平移动到垂直移动。抛丸机从单一的一种机械发展到一个领域,从单一的一道生产程序到整个生产工艺中的一部分。抛丸机正在不断延伸到每一个行业,给各行业生产工艺带来很大的便利。 一. 抛丸机应用范围
 1 金属表面的清理
抛丸设备首先应用于铸造业铸钢、铸铁件的表面粘砂及氧化皮的清除几乎所有的铸钢件、灰铸件、玛钢件、球铁件等都要进行抛丸处理。这不仅是为了清除铸件表面氧化皮和粘砂,同时也是铸件质量检查前不可缺少的准备工序, 比如大型气轮机机壳在进行无损探伤以前必须进行严格的抛喷丸清理,以保证探伤结果的可靠性。在一般铸件生产中,抛喷丸清理是发现铸件表面缺陷如皮下气孔、渣孔以及粘砂、冷隔、起皮等的必不可少的工艺手段。有色金属铸件,如铝合金、铜合金等的表面清理,除清除氧化皮、发现铸件的表面缺陷外,更主要的目的是以抛喷丸来清除压铸件的毛刺和获得具有装潢意义的表面质量,获得综合效果。
冶金钢铁生产中,抛喷丸或者酸洗是保证钢铁大量生产中获得高生产率而采用的机械或化学联合去除磷皮的一种工艺方法。硅钢片、不锈钢薄板等其他合金钢板、带的生产中,在冷轧工序过程中必须进行退火后再进行抛丸或酸洗处理,以保证冷轧钢板的表面粗糙度及厚度精度。
2 金属工件的强化
根据现代金属强度理论,增加金属内部的错位密度,是提高金属强度的主要方向。实践证明抛丸是增加金属位错结构的行之有效的工艺方法。这对一些金属不能通过相变硬化(如马氏体淬火等)或实现相变硬化的基础上而要求再进一步强化的工件而言,更具有十分重要的意义。航空、宇航工业、汽车、拖拉机等零部件要求轻质化,但可靠性要求越来越高,其重要工艺措施就是采用抛喷丸工艺提高构件的强度和疲劳强度。


   2014年全国注册建造师考试  建设工程造价管理  建设工程计价  建设工程造价案例分析  建设工程技术与计量

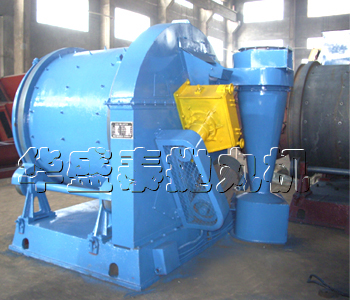

滚筒式抛丸机
滚筒式抛丸机主要是利用高速回转的叶轮将弹丸抛向滚筒内连续翻转的工件上,从而达到清理工件的目的,属于铸造机械范围。它适用于各行业中的15公斤以下的铸锻件的清砂、除锈、去氧化皮和表面强化。

滚筒式抛丸机适用于清理各种不怕碰撞、划伤的铸、锻件,是小型热处理车间清理工件表面残砂、氧化皮的理想设备,主要有滚筒、分离器、抛丸器、提升机、减速电机等组成。
滚筒抛丸机优点
1.采用倍受欢迎的无地坑形式,节省了地坑基础的施工费用
2.抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定,使抛出的弹丸流的覆盖区准确的覆盖工件表面,弹丸同时抛向工件的从工件的各个方向表面。
3.采用高抛射速度的悬臂离心式抛丸器,能显著地提高清理效率、获得满意的清理质量 4.机器设计构思新颖,结构紧凑,使用维修方便
履带式抛丸机是专门为贵公司设计的重庆时时彩不定位胆稳赚。它利用高速回转的叶轮,将弹丸抛向室体内的工  迪砂履带式抛丸机件上,达到清理的目的。它适合用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和表面强化,特别适用于怕碰撞的零件的清理及强化。
本机综合国内外技术,是一种清理效果好、结构紧凑、噪声小、的清理设备,具有以下特点:
1、该机采用了悬臂离心式抛丸器,具有使用寿命长、结构简单等特点;    2、 采用75 m/s, 80 m/s, 85 m/s三种抛射速度,适合各种材料的清理,具有良好的清理效果。
3、皮带轮采用国际上先进的快换结构,有利于提高生产效率,降低劳动强度。    4、采用BE型分离器,具有良好的分离效果和较高的生产率,对提高叶片寿命有积极的作用;
5、采用袋式除尘器,粉尘排放浓度低于国家的标准,改善了工人的劳动环境;    6、 根据贵公司的特别要求,增加了手动分丸闸,出砂门等一些特殊机构。
履带式抛丸机结构及原理
本机是一种小型的清理设备,主要由清理室、抛丸器总成、提升机、分离器、电气系统等部分组成。见图一(表一注明了各部分序号对应的名称)
工作原理:在清理室中加入规定数量的工件,机器启动后,抛丸器高速抛出的弹丸形成流丸束,均匀地打击在工件表面上,从而达到清理、强化的目的。抛出的弹丸及砂粒,流入提升机内,由提升机提升到分离器中进行分离。粉尘由风机吸送到除尘器中过滤,清洁空气排入大气中,布袋上的灰尘经机械振打落入除尘器底部的集尘箱中,用户可定期清除,废砂由废料管流出,用户可回用。丸砂混合物由回用管收回进入室体,待分离器分离后再回用,干净的弹丸由电磁供丸闸门进入抛丸器抛打工件。
机器的维护及保养
  1、每一工作班后,均应将机器清扫一遍;
  2、应经常检查清理室中的护板及抛丸器中定向套、分丸轮等耐磨件的磨损情况,磨损严重时应立即更换;
  3、应按规定定期润滑,并经常检查机器是否动转灵活。设备润滑点见表二;
  4、定期检查各传动部分,清洗零件,更换磨损的零部件;    5、机器在检查维修时,必须切断电源,避免事故的发生;
  6、清理室的耐磨护板可根据磨损情况定期更换。更换护板时,应把护板间的安装间隙控制在2毫米以内。
吊钩式抛丸机 作为重庆时时彩不定位胆稳赚的标准机型,其工作圆筒直径从900到1300 mm, 高度从1300 到3500 mm. 标准机型带有2-7个抛头,最大承载量达10000公斤,,这款抛丸机的生产效率相当高,灵活性跨度也相当大,是理想的清理强化设备,并且操作简便,只需将要处理的工件装载上机器,按下启动按钮,经过一个很短的时间(一般为5-7分钟),即完成了整个清理过程,清除掉所有粉尘和残余丸料,主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理,包括易碎和形状不规则的工件。 优点
1.采用大抛丸量、高抛射速度BMD抛丸器,能显著地提高清理效率、获得满意的清理质量。
   2.模拟抛射图(包括抛丸器型号、个数和空间布置位置的确定等)及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制,抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率,保证了清理效果,减小了对室体护板的磨损。
3.采用倍受欢迎的无地坑结构形式,既节省了地坑基础的施工费用及时间,又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。
4.清理室内热区采用 轧制Mn13 板防护,相对于以前的橡胶板防护,其使用寿命大大提高,且外形美观、易于更换,是当今最流行的清理机室体防护方式。 用途
本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化,以去掉工件表面的少量粘砂、砂芯及氧化皮;亦适合于对热处理件的表面清理及强化;尤其适合于不宜碰撞的细长、薄壁件的清理。 设备组成及结构特点:
  吊钩式重庆时时彩不定位胆稳赚为吊钩式清理设备,由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。 抛丸清理室
  抛丸清理室由室壳和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构,是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX30 型抛丸器总成,保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为δ12 的 ZGMn13,其它区域采用65Mn 板防护?;ぐ寰梅阑ぢ菝毖菇?,便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗,以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方,铺有钢漏板,漏板的上方又铺耐磨橡胶板。使用时,耐磨橡胶板应铺在抛丸器的正前方,以?;は旅娴母致┌?,延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板,采用钢压板并用六角特制螺母压紧;四周粘有泡沫橡胶胶条,对大门四周进行有效密封;下方设有收丸槽,将开门时带出的小部分弹丸收入室体内,防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯,以便对大门活页内的轴承定期润滑。 抛丸器
  抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。   本机所用 QX30 型悬臂离心式抛丸器具有高效、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中,靠离心力的作用固定,不需任何固定装夹具。拆卸叶片时,只须轻击叶片外端便可将叶片卸下,拆卸八片叶片只须 10-20 分钟。另外,本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上,而罩壳上固定主轴及定向套的孔是一次性加工的,从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象,同时也大大提高了抛丸效率。定向套在使用过程中,应经常检查矩形窗口的磨损情况,当窗口磨损 5 毫米左右后,须后转 5 毫米左右(按叶轮旋转方向),当窗口损耗 15 毫米以上时应更换,否则弹丸的径向散射角将按比例增大,以致加快护板的磨损和降低清理效率。 斗室提升机
  斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连,上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构,外形美观、刚性好。提升机罩壳上设有检修门,可维修及更换料斗。打开下罩壳上的门盖,可以维修下部传动,排除其底部弹丸堵塞.本机采用平皮带转动。工作时,固定在输送胶带上的料斗将提升机底部的丸料刮起,然后在提升机电机的驱动下,将丸料提升至提升机顶部,最后靠离心重力方式落料,将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时,可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米,调整时应注意使两端的调节量一致. 丸砂分离器
  本机采用先进的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口,用来向设备补充新弹丸。从斗式提升机流入的丸砂混合物,由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。工作时,内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送,并且使其沿分离器全长均匀布料,然后丸料通过分离器重锤的调节,呈流幕状态均匀流至分离器底部。此时,分离器风机通过分离器抽风孔抽风。利用重力风选原理,将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离,大颗粒废料从分离器丸料溢流口流出,细小丸料、粉尘从废料出口流出,弹丸进入丸料仓进行循环. 吊钩系统
  由吊钩、 减速装置、摩擦轮、电动葫芦零部件等组成。本系统完成吊挂工件、提升工件、将工件运进室体、在自转装置的驱动下使工件在清理室内自转等功能。 螺旋输送器
螺旋输送器位于抛丸室的底部,由螺旋轴、叶片、两端轴头等组成。叶片焊接在螺旋轴上。提升机的下部滚筒装配在螺旋轴靠近提升机的一端上。通过提升机下部的摆线针轮减速机带动螺旋输送器运转。工作时,螺旋输送器将丸砂混合物输送到提升机的底部,再由提升机将其提升至上部并卸入分离器中进行丸砂分离。螺旋输送器与提升机共   同组成弹丸的收集回收系统。 工作原理:
本机工作时,当准备工作(除尘系统、提升机、螺旋输送器等运行)完毕后,机器开始正常工作。首先,吊钩下降吊起工件,上升至一定位置,然后沿轨道进入抛丸清理室,当到达预定位置后停止并开始自转。此时关闭抛丸清理室大门,打开抛丸器,开供丸闸,   开始对工件进行抛丸清理。重复此过程直至工作完毕,按顺序?;?。
